Щиток «ТУСО» под автоматические выключатели для открытой проводки на 54 модуля
Щиток «ТУСО» под автоматические выключатели для открытой проводки на 54 модуля
Предназначен для монтажа модульных компонентов и электрических счетчиков разных размеров в жилых, производственных, складских, административных и торговых помещениях.
Вид исполнения:
| 68054 | Белый с прозрачной дымчатой дверцей |
| 68054Б | Белый с белой непрозрачной дверцей |
| 68054С | Серый с серой непрозрачной дверцей |
| 68054СП | Серый с прозрачной дымчатой дверцей |
| 68054Ч | Черный с прозрачной дымчатой дверцей |
Технические данные:
- размер (ВxГxШ) 648х116х468 мм;
- cтепень защиты IP41;
- класс электроизоляции II;
- материал АБС-Пластик, УПМ;
- рабочие температуры от –25° С до +60° С;
- размер DIN-рейки 35x7,5 мм.

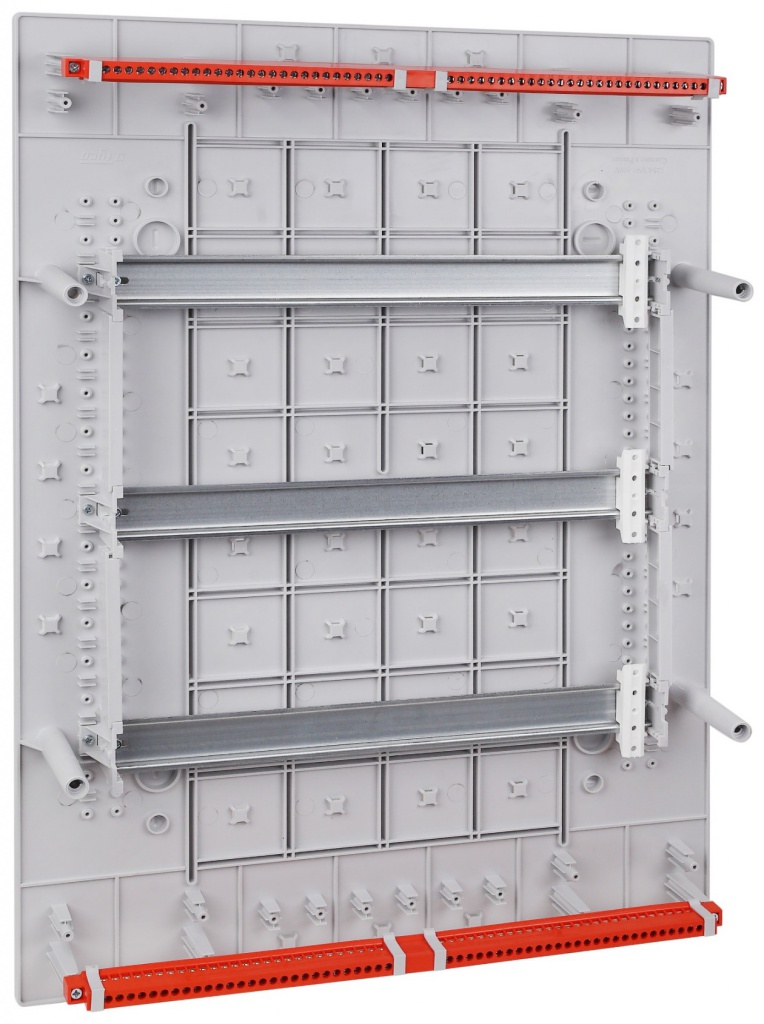

Комплектация:
- оцинкованная DIN-рейка – 3 шт.;
- шина земля/ноль на 54 подключения в корпусе - 2 шт.;
- пластиковая опора под шину земля/ноль – 3 шт.;
- стойка для крепления DIN-рейки – 6 шт.;
- пластиковые планки для сборки несущей рамы модульного оборудования - 4 шт.;
- винты для крепления лицевой панели – 4+2 шт.;
- комплект метизов;
- самоклеющаяся этикетка для маркировки цепей

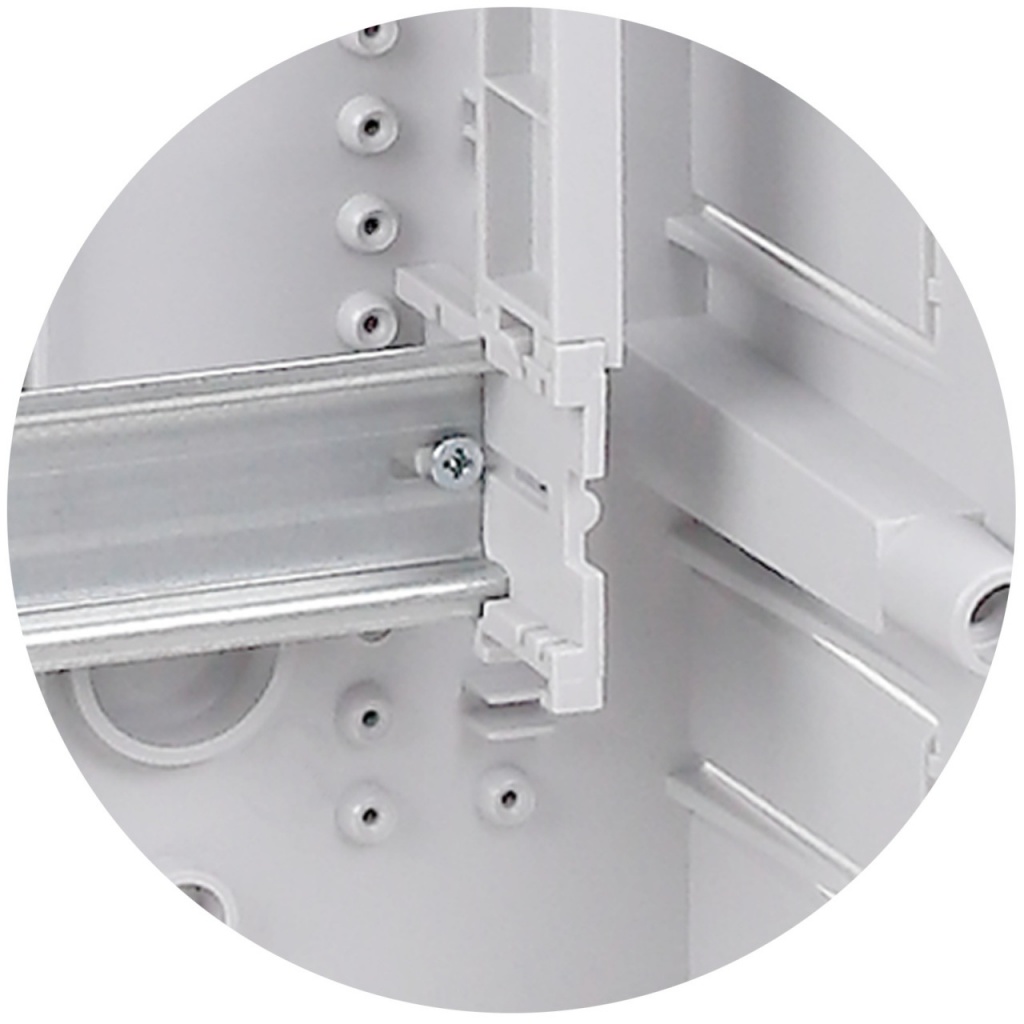

Стойки крепления для DIN-реек дают возможность монтажа модульного оборудования и приборов учёта на разную глубину путём перемещения DIN-рейки в тот или иной паз.

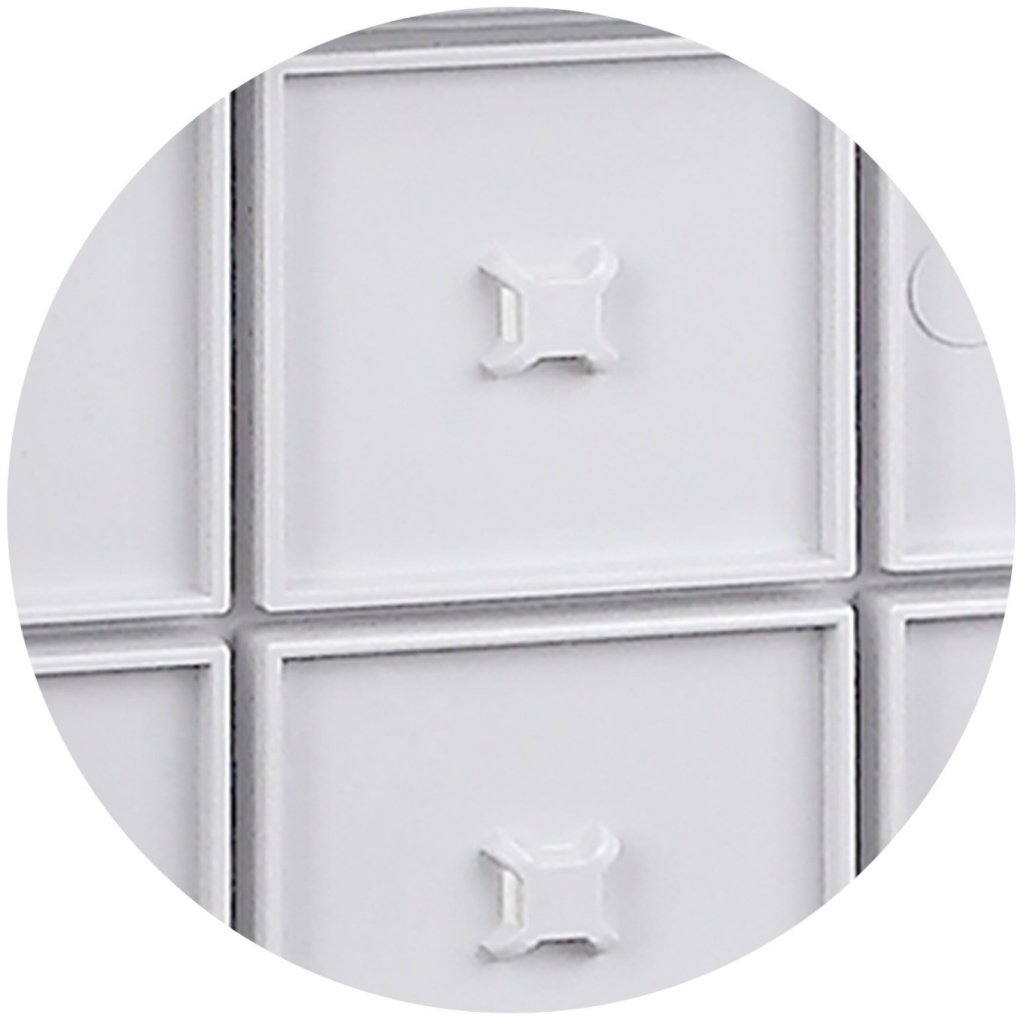

Для удобства коммуникации проводов имеются отверстия для стяжки шлейфа хомутами.

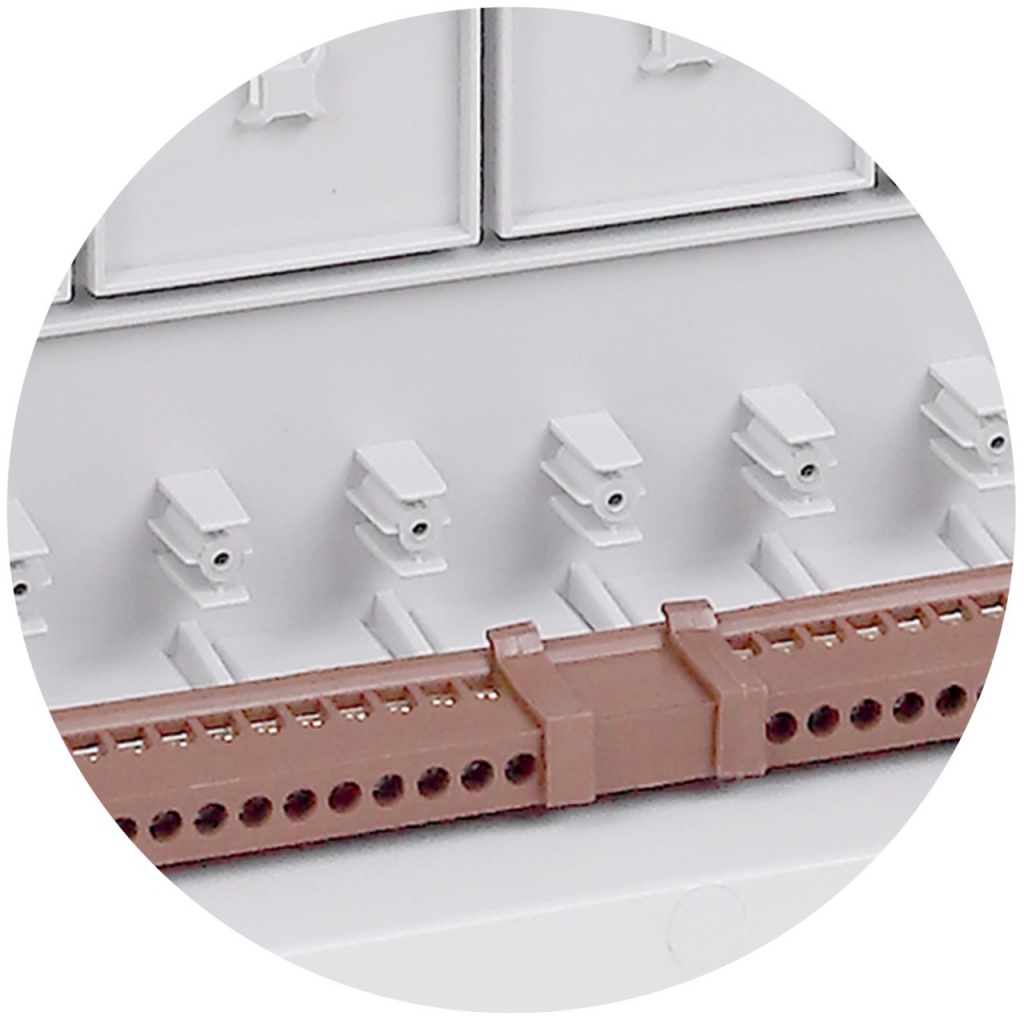

На основании щитка предусмотрены дополнительные специальные места под дополнительную установку нулевых шин стандартных и нестандартных типоразмеров.

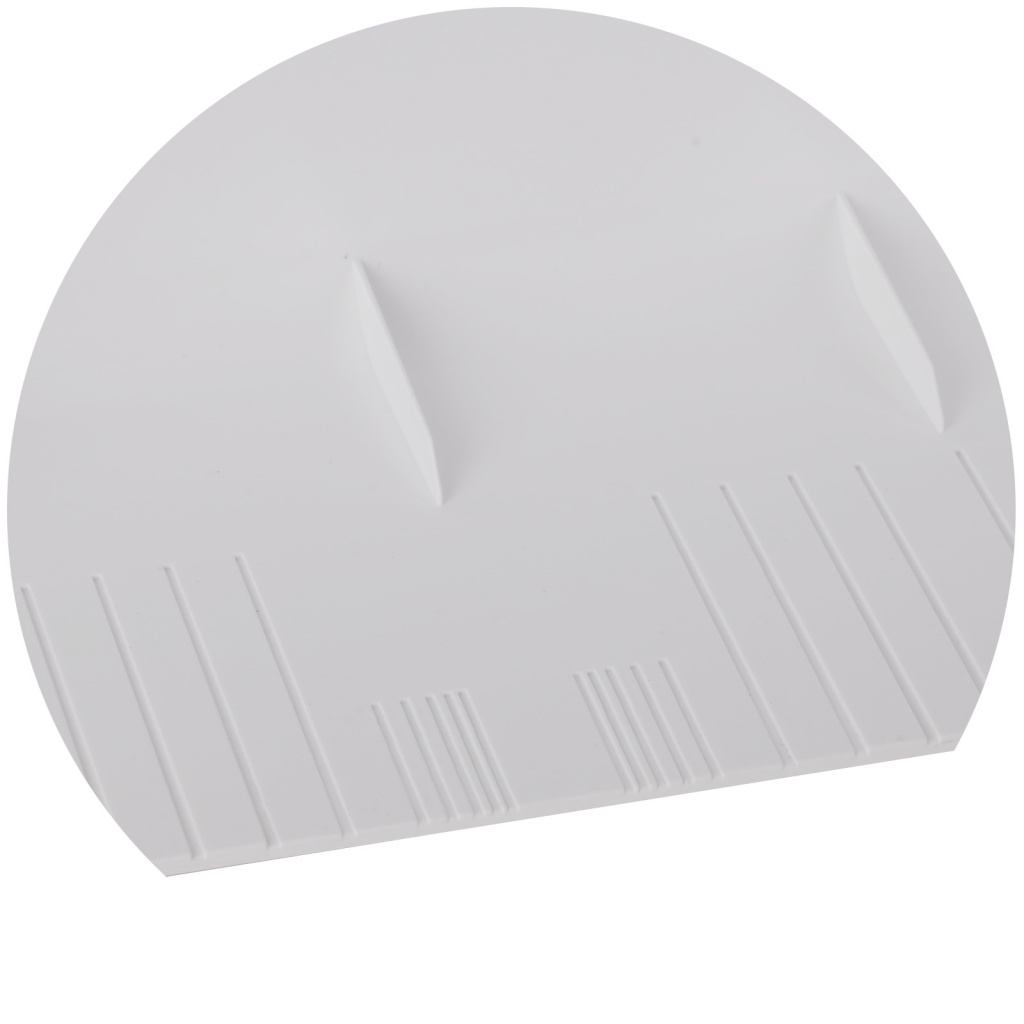

С внутренней стороны щитка имеются риски для подведения кабель-канала любого типоразмера.
В щитке предусмотрены специальные места для крепления щитка к основанию как пневматическим монтажным пистолетом, так и саморезами, винтами, анкерами и т.д.

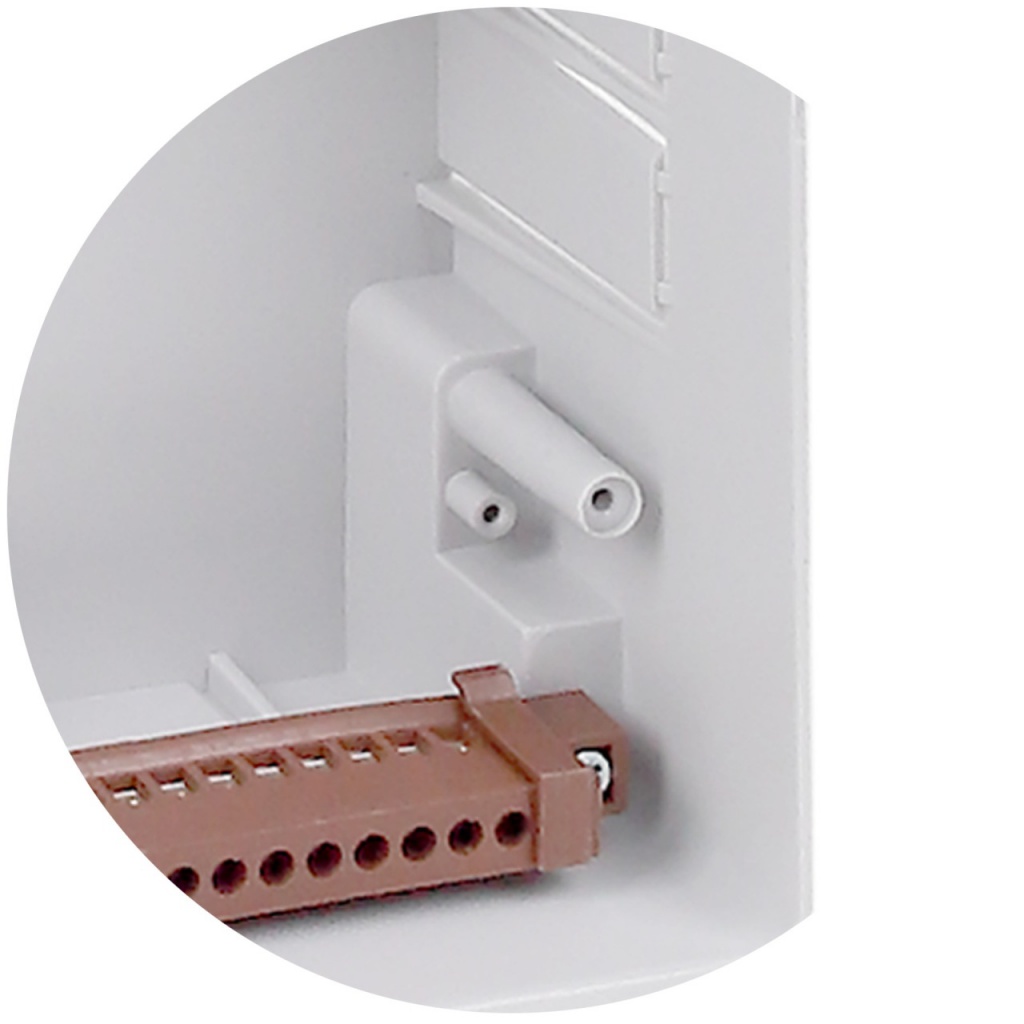

Предусмотрены специальные стойки для крепления дополнительного пластикового держателя нулевых шин.
