Вопрос-ответ

Кабельные каналы «Рувинил» упакованы в практичные прямоугольные  короба из гофрокартона.

Цены на нашу продукцию Вы можете узнать, скачав прайс-лист с сайта или позвонив по телефону в офис.

При укладке кабелей в защитную трубу «РУВИНИЛ» повышается степень защиты от вибрационных воздействий и механических напряжений, возникающих в результате деформации грунта или протекания мерзлотногрунтовых процессов (морозного пучения, перемещении грунта при оттаивании, морозобойных трещин и др.). - Замена кабелей в трубопроводах не требует выполнения земляных работ, что способствует повышению безопасности движения по транс- портным магистралям и снижению затрат на ремонтно-восстановительные работы. - Применение трубопроводов позволяет повысить надёжность работы кабельных линий, улучшить условия технического обслуживания, ремонта и восстановления кабельных коммуникаций. - Применяемые материалы на протяжении 50 лет обеспечивают экологическую безопасность защитных труб «РУВИНИЛ» и безопасность обслуживающего персонала при эксплуатации, а также стойкость к воздействию агрессивных сред и химических веществ. Использование полиэтиленовых труб во много раз проще, легче и дешевле асбоцементных, керамических и пр.

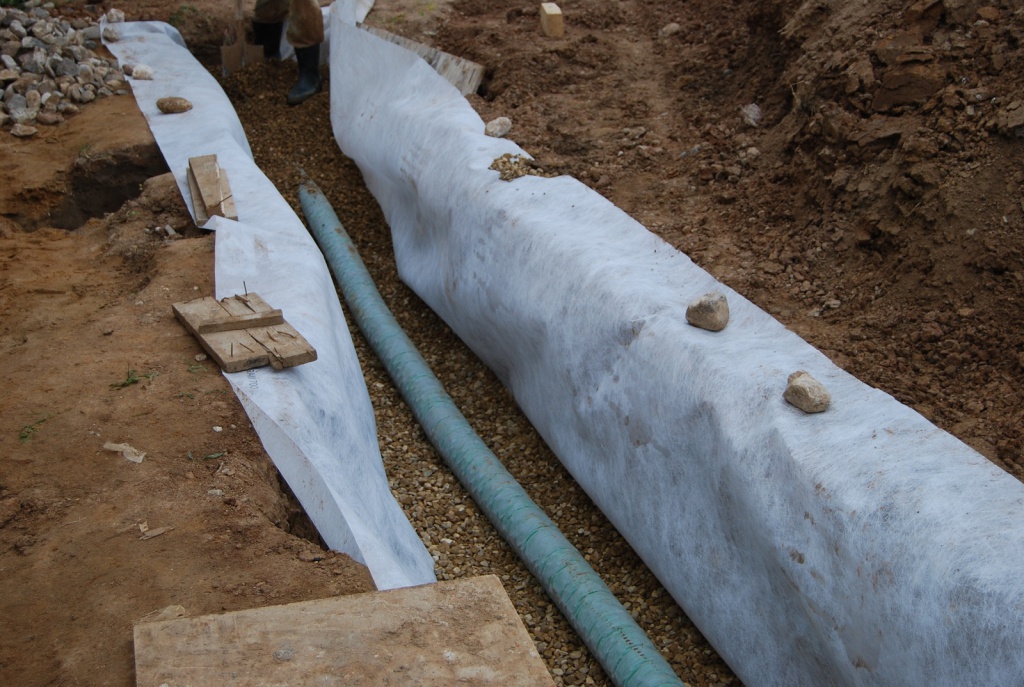

Наиболее характерными ошибками при устройстве дренажной системы являются: использование труб, не предназначенных для укладки в определенном виде грунта (например – труба без фильтра была уложена в суглинистые грунты), дренажный водопровод уложен без фильтрующей обсыпки, не соблюдены минимальные уклоны при устройстве дренажа, траншеи не засыпаны фильтрующим грунтом, по различным причинам не производится своевременный отвод излишней воды из сборного колодца.

Укладка дренажа не составляет большого труда при наличии подсобных средств (лопата, водяной уровень и веревка) и основные объемы связаны с земляными работами. Трубы очень легки – так бухта длиной 50 метров диаметром 110 мм весит всего около 25 кг. Дренажные работы на участке обычно проводятся в комплексе с мероприятиями по его освоению. Для отведения из почвы избытка влаги следует обеспечить максимальный приток воды к дренажному трубопроводу. Фактор, определяющий доступ воды к трубам – водопроницаемость грунта. Увеличение водопроницаемости достигается путем обсыпки дренажных трубопроводов фильтрационными материалами, такими как, щебень, галька, гравий и т.д. Наличие фильтра также способствует повышению объема собираемой системой воды. Чтобы сеть не заилилась, скорость течения воды в трубе, должна быть не менее 0,2 метров в секунду. Такая скорость обеспечивается соответствующим минимальным уклоном заложения трубы – 0,005 (1 сантиметр на 2 метра длины трубопровода). Главным условием эффективного осушения участка является создание гарантированной возможности отвода воды самотеком или с помощью дренажного насоса в уличный кювет, овраг, декоративный или естественный водоем или водоток, приемный бассейн или колодец (емкость), ливневую канализацию и т.д. При устройстве дренажных систем используются колодцы, как из железобетона, так и из полимерных материалов, специально предназначенные для этих целей, что позволяет существенно уменьшить объемы земляных работ и сэкономить значительные денежные средства.

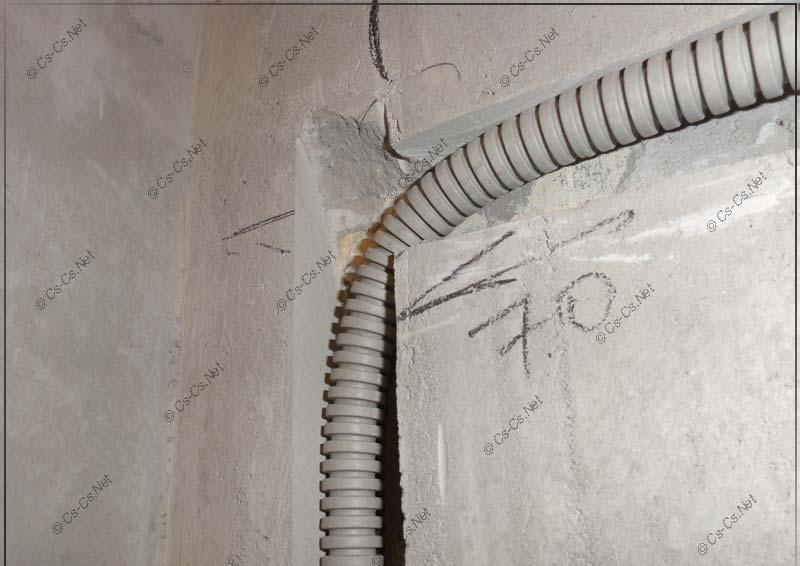

Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на определенном расстоянии друг от друга. - Недопустима протяжка в одной трубе одновременно нескольких сетей. - Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать взаимозаменяемую проводку на протяжении всего срока эксплуатации здания.

Для заливки в бетон предназначена гофротруба тяжелого типа. После заливки протяжкой затягиваются провода.

Трубы гладкие жесткие их ПВХ предназначены для прокладки в них скрытым, полускрытым и (или) открытым способами электрических, телефонных, компьютерных и телевизионных сетей, работающих при электрическом напряжении постоянного и (или) переменного тока величиной не более 1500 вольт. Трубы могут прокладываться по несущим основаниям стационарных электроустановок бытового и аналогичного назначения, эксплуатируемых как внутри помещений, так и на открытом воздухе. При прокладке сетей в трубах могут быть использованы электрические изолированные провода, шнуры и (или) кабели. Климатическое исполнение труб УХЛ категории размещения 2 по ГОСТ 15150.

Трубы из ПНД тяжелого типа применяются для открытой и скрытой проводки по стенам (в стенах), потолкам (в потолках) из несгораемых и трудно-сгораемых материалов. Материал ПНД (полиэтилен низкого давления) является экологически чистым и позволяет монтировать изделия, выдерживая широкий температурный диапазон без изменения механических и изоляционных свойств. Труба из ПНД тяжелого типа отличается дополнительной прочностью и специально предназначена для закладки в цементной стяжке или для заливки в бетон.

Трубы из ПНД применяются для открытой и скрытой проводки по стенам (в стенах), потолкам (в потолках) из несгораемых и трудно-сгораемых материалов. Материал ПНД (полиэтилен низкого давления) является экологически чистым и позволяет монтировать изделия, выдерживая широкий температурный диапазон без изменения механических и изоляционных свойств.

Трубы из ПВХ применяются для открытой и скрытой проводки по стенам (в стенах), потолкам (в потолках) из сгораемых и несгораемых материалов. Самозатухающий материал ПВХ исключает возможность возгорания от короткого замыкания и распространения пламени по трубе.

Согласно техническим условиям монтаж труб из ПВХ может осуществляться в диапазоне температур от –5°С до +60°С, монтаж труб из ПНД может осуществляться в диапазоне температур от – 25°С до +60°С, диапазон рабочих температур окружающего воздуха от – 40°С до +45°С.

Да. ЗАО "РУВИНИЛ" имеет разрешение от МКС-филиала ОАО МОЭСК  на использование наших двухстенных гофрированных труб в Московских электрических сетях.

Да. Недавно мы приступили к выпуски именно таких труб. Они называются трубы гибкие гофрированные безгалогенные трудногорючие (FRHF). Они сделаны из полиэтилена низкого давления с антипиреновыми добавками и не содержат галогены. Имеют пожарный сертификат и подходят для использования в местах большого скопления людей- ночные клубы, дискотеки, рестораны, кинозалы.

Да. Наша компания производит весь спектр  аксессуаров для мини-каналов и для парапетных кабельных каналов. Все аксессуары, включая суппорта для электроустановочных изделий, сделаны из высококачественного АВС-пластика. Имеют два варианта исполнения- белый, коричневый и бежевый.

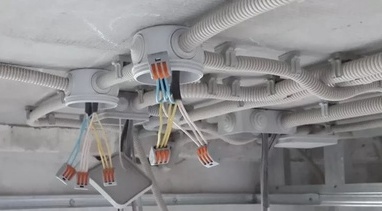

В подъездах жилых домов с трубами 50 мм. рекомендуется использовать распаячные коробки следующих артикулов: 67058; 67065; 67066; 67068; 67069; 67075 так как они имеют достаточный внутренний размер и высоту, что позволяет полностью разместить распределительные провода и обеспечить подводом электрического питания все необходимые коммуникации в подъезде. Кроме того в коробке артикула 67058 есть специальные риски для удобства монтажа труб данного диаметра.

Монтаж рамок СПР-1М и СПР-2М в кабельный канал осуществляется следующим способом:
а) выводятся концы кабеля в места установки СПР
б) устанавливается СПР
в) подключаются электроустановка и провода
г) электроустановка защёлкивается в СПР

На внутренней стороне лицевой панели щитков 68324 и 68036 имеются специальные риски для подведения РКК типоразмеров от 12х12 мм до 80х60 мм.

Для несанкционированного доступа к шкафам с металлическими дверцами  предусмотрена возможность установки замка с ключом вместо дверной поворотной ручки.

Монтаж модульного оборудования  и приборов учёта в шкафах 68124М и 68136М возможен на разную глубину, так как DIN-рейки крепятся на подвижных упорах, что позволяет менять их расположение и глубину установки.

Распаячные коробки сделаны из ПП (полипропилена), ударопрочного ПС (полистирола), высококачественного АБС –пластика, а также из ПВХ с добавлением стабилизатора, стойкого к УФ.

В СПР -1М устанавливаются модульные устройства размером 45х50 мм и глубиной 15 мм (глубина рамки), в СПР-2М устанавливается модульное оборудование размером 45х45 мм и глубиной 9 мм ; в СПР 100х60 устанавливается любая рамочная электроустановка с межосевым расстоянием 60 мм.

Причина разницы артикулов на дне банке и на этикетке заключается в том, что на дне банки даётся только чёткий размер изделия по габаритам коробки,  а на этикетке указан размер с крышкой, что позволяет более чётко представлять изделие для монтажа, где даже несколько мм имеют большое значение...

Помимо того, что розетки в кабель-каналы устанавливаются при помощи СПР, СПР-1М и СПР-2М есть ряд коробок, в которые тоже можно установить розетки: это коробка универсальная для миниканалов  арт. 65015  и установочная универсальная коробка для миниканалов арт. 65021.

Клеммными колодками комплектуются следующие распаячные коробки: арт. 65015;65002;65004

Заполняемость – количество кабеля, которое вмещает в себя лоток. Точный расчет необходим для грамотной и безопасной установки кабельных систем, он прописан в ПУЭ — правилах устройства электроустановок, разработанных еще в Минэнерго СССР и переработанных в наше время. Установленные системы должны соответствовать ГОСТ Р 52868-2007.

Как правильно укладывать
Лоток должен быть достаточно широким, чтобы при необходимости можно было уложить несколько рядов.
Самый большой кабель или пучок не должен превышать высоту.
Общая сумма сечений в глухом лотке не должна превышать 35%, в открываемых конструкциях – 40%.
Поскольку системы со временем имеют свойство расширяться, сначала заполняют по минимуму.
Чтобы избежать перегрева, необходимо соблюдать требования к вентиляции установленных систем: короба с перфорацией предпочтительнее обычных.
Это особенно важно при установке силовых линий, т.к. они нагреваются при нагрузке. В таких случаях расстояние должно быть увеличено, лотки для таких систем используются более широкие – чтобы провода располагались свободно.
Между различными видами кабеля должны стоять разделители.
Различные сечения и розетки уменьшают полезную площадь.
Как рассчитать заполняемость
Кабельный лоток на полу
Для начала необходимо узнать, сколько места занимают устанавливаемые системы:

S = D² – площадь равна сумме сечения всех видов кабелей

Теперь можно рассчитать площадь полезного сечения по формуле S=(2r)². Если рассчитывается значение для силовых кабелей, то к формуле прибавляется *1,25. Для дальнейшего расширения трасс без установки дополнительных лотков полезную площадь увеличивают на четверть.

Системы укладывают тремя разными способами и у каждой из них разные промежутки между проводами:

Пучками – промежутки 20 мм,
Рядами – промежутки 5 мм,
Многослойно – плотная укладка без промежутков.
Для расчета нагрузочной способности необходимо знать удельный вес кабелей – обычно эти данные дает производитель. Они умножаются на количество —  так мы узнаем суммарный вес, который должна выдержать конструкция. Максимальную нагрузку рассчитывают, умножая удельный вес на вместимость.
